光學成像鏡頭設計是現代光學工程的核心領域之一,它融合了幾何光學、物理光學、材料科學和精密制造技術,廣泛應用于攝影、醫療設備、工業檢測、安防監控以及消費電子等眾多行業。本文將從基礎理論出發,結合教學演示的需求,系統介紹光學成像鏡頭的設計要點及其在實踐中的應用。
一、光學成像鏡頭的基本原理
光學鏡頭的核心功能是將三維空間的物體,通過一系列光學元件(主要是透鏡)的折射或反射,在像平面上形成一個清晰的二維像。其設計基礎建立在幾何光學的高斯光學理論上,主要包括焦距、光圈、視場角、像差等關鍵參數。設計者需要平衡這些參數,以達成特定的成像質量要求,如分辨率、對比度、畸變控制和色彩還原等。
二、設計流程與關鍵技術
- 需求分析:明確鏡頭的用途(如教學演示、工業測量)、工作波段(可見光、紅外等)、目標尺寸、分辨率要求和環境條件。
- 初始結構選擇:根據需求,從經典鏡頭形式(如雙高斯、遠心鏡頭)中選取合適模型,或使用光學設計軟件(如Zemax、Code V)進行優化。
- 像差校正:通過調整透鏡曲率、厚度、間距和材料,系統性地減小球差、彗差、像散、場曲和畸變等像差,這是設計的核心挑戰。
- 公差分析:考慮制造和裝配的誤差,確保設計在實際生產中可行且性能穩定。
- 原型測試:制作樣機并進行成像測試,驗證設計是否滿足規格。

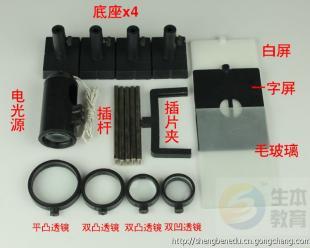

三、教學演示用品的設計特點
教學演示用的光學成像鏡頭,通常側重于直觀展示光學原理和設計過程,而非追求極致的商業性能。因此,其設計具有以下特點:
- 模塊化設計:鏡頭可拆卸,便于學生觀察內部結構和透鏡組合。
- 參數可調:允許手動調整焦距、光圈或透鏡位置,以實時觀察成像變化。
- 可視化輔助:結合光源、屏幕或傳感器,清晰展示光路、像差效果和分辨率測試。
- 成本控制:采用常見光學材料(如BK7玻璃)和簡化結構,降低制作成本,適合實驗室批量配置。
四、應用實例與演示方案
以一款用于“世界工廠網移動版”的教學演示鏡頭為例,可設計一個緊湊型定焦鏡頭,演示工業檢測中的成像應用:
- 演示目標:展示鏡頭如何捕捉微小零件(如螺絲、芯片)的細節,并傳輸圖像至移動設備進行分析。
- 設計規格:焦距25mm,F/2.8光圈,視場角30°,工作在可見光波段,分辨率滿足1mm細節識別。
- 演示步驟:
- 使用鏡頭對標準分辨率測試卡成像,講解MTF(調制傳遞函數)概念。
- 調整光圈,演示景深變化及其對工業檢測的影響。
- 更換不同曲率的透鏡,直觀展示像差產生與校正效果。
- 連接手機或平板,通過APP實時顯示成像,模擬工業物聯網中的移動端監控場景。
五、未來趨勢與教學意義
隨著計算光學和人工智能的發展,光學鏡頭設計正朝著更智能、更集成的方向演進。在教學演示中,引入這些前沿概念(如基于算法的像差校正、可變焦液體透鏡)能激發學生興趣,培養創新能力。通過親手調試鏡頭參數,學生不僅能深入理解光學理論,還能掌握從設計到應用的全流程,為未來在制造業、科研等領域的工作打下堅實基礎。
光學成像鏡頭設計不僅是技術活,更是一門藝術。它要求設計者在嚴謹的科學框架內,發揮創造力,以應對多樣化的成像需求。對于教育而言,一套好的教學演示用品,就是打開這扇大門的鑰匙。
